Dual CAN BUS Analyzer Tool
CAN Bus sinyallerinin analizi için kullanılırKullanım Alanları
CAN 2.0b ve ISO11898-2'yi ve otomotiv, endüstriyel, medikal ve denizcilik alanındaki CAN BUS veri trafiği inceleme ve analiz.
CAN BUS üzerindeki sinyallerden veri bloğunu oluşturma, senkronizasyon, timing, protokul analizi, CAN BUS Hacking...
Farklı iki CAN BUS hattını bağlama (CAN BUS Bridge)
Cihaz ve PC yazılımları müşteri isteğine göre değiştirilebilir. Örneğin ECU simülasyonu veya CANBUS verileri üzerinde işlem yapılarak farklılaştırılmış veri gönderimi.
Önemli Özellikleri
- CAN BUS ANALİZÖR DONANIM ÖZELLİKLERİ

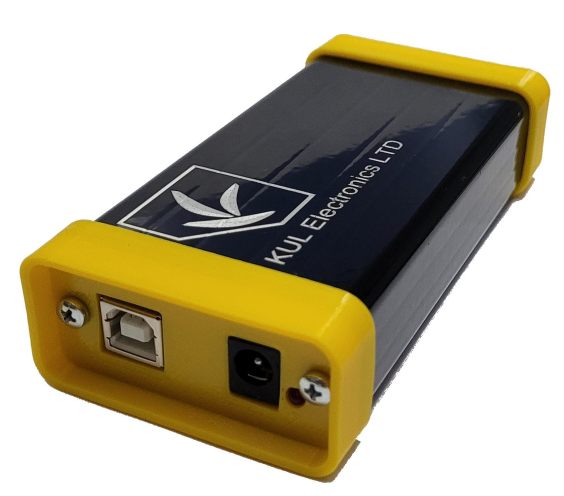

- 1- USB B Konektörü. Bu konektör CAN Bus Analyzer'a PC'ye bir iletişim ortamı sağlar.
- 2-9-24 Volt Güç Kaynağı Konektörü

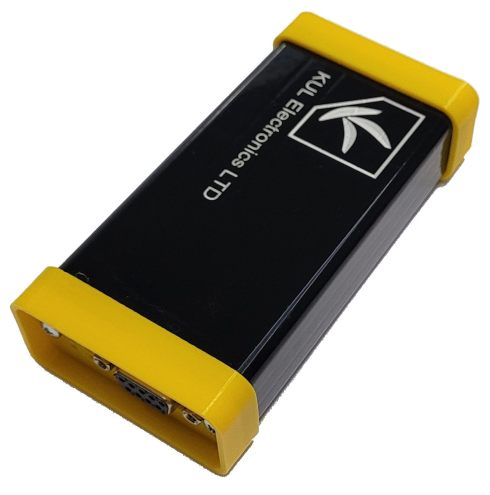

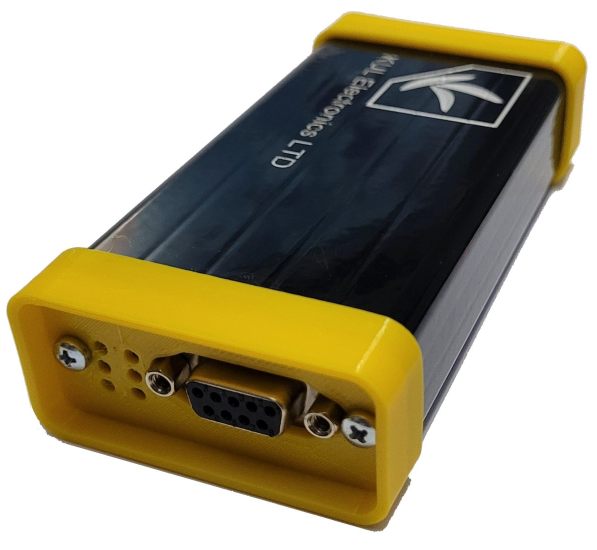

- Çift CAN Veriyolu ve RS485 için 3-DB9 Konnektörü
- 4 dahili Sonlandırma Direnci
- 5-Durum LED'leri, Trigger LED'i, CAN Trafik LED'leri
- 6-CANH ve CANL Pinlerine DB9 konnektörü ile Direkt Erişim. Kullanıcının CAN Veri Yolu kablo demetini değiştirmek zorunda kalmadan bir osiloskop bağlamak için CAN Veri Yoluna erişmesine izin verir.
- CAN BUS ANALİZÖR YAZILIMI

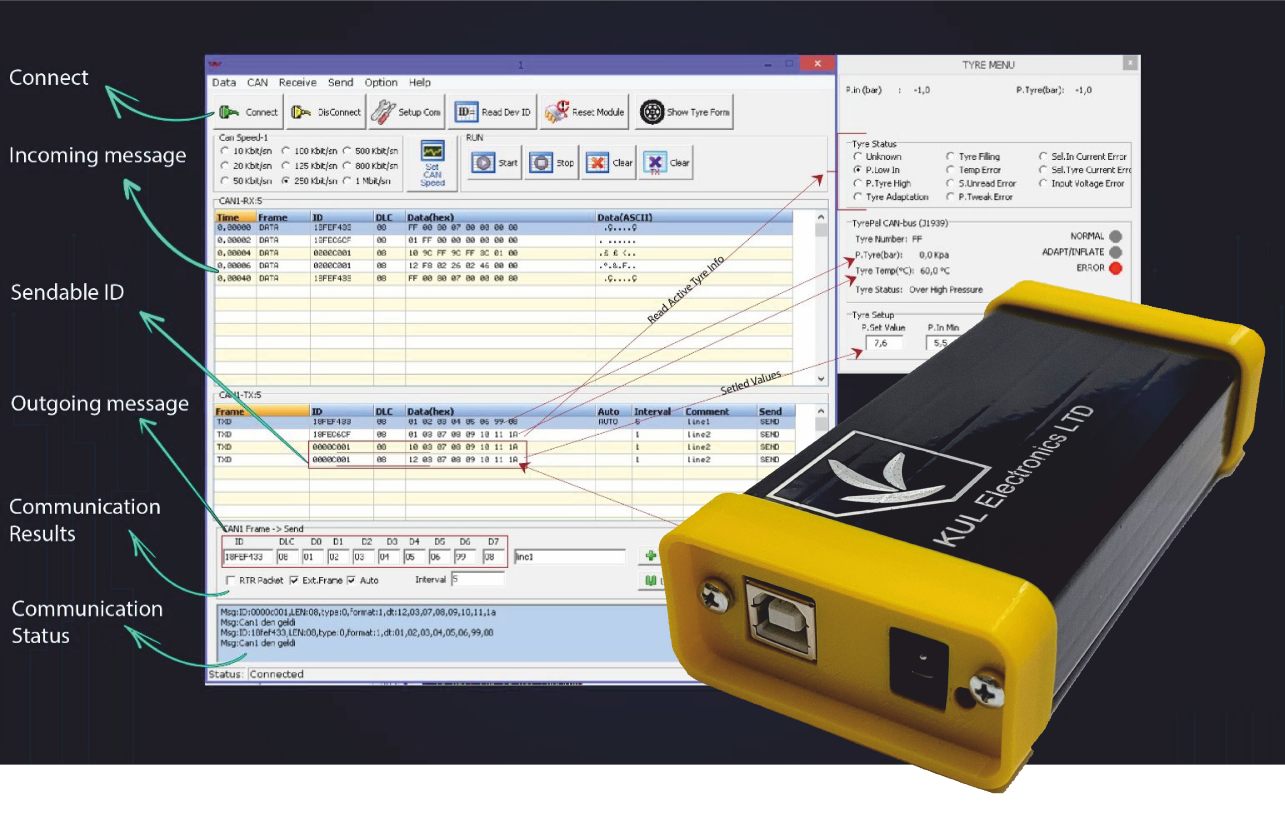

- Aracı yapılandırmak ve bir CAN ağını analiz etmek için kullanıcıya bir grafik arayüz sağlayan PC yazılımı. Aşağıdaki yazılım aracı özelliklerine sahiptir:
- 1. İzleme: CAN Bus trafiğini izleyin.
- 2. İletim: Tek seferlik, periyodik veya sınırlı tekrarlı periyodik mesajları CAN Veriyoluna iletin.
- 3. Günlük Dosyası Kurulumu: CAN Bus trafiğini kaydedin.
- 4. Donanım Kurulumu: CAN ağı için CAN Bus Analyzer'ı yapılandırın.
Dual CAN BUS Analyzer Tool
CAN BUS Analiz Modülü, yüksek hızlı bir CAN ağı geliştirmek ve hata ayıklamak için kullanılabilen, kullanımı basit, düşük maliyetli bir CAN BUS monitörüdür. Araç, CAN 2.0b ve ISO11898-2'yi ve otomotiv, endüstriyel, medikal ve denizcilik dahil olmak üzere çeşitli pazar segmentlerinde kullanılmasına izin veren geniş bir işlev yelpazesini destekler. Araç kiti, bir CAN ağını bir PC'ye bağlamak için gereken tüm donanım ve yazılımla birlikte gelir. Grafik Kullanıcı Arayüzü, veri yolu trafiğini hızlı bir şekilde gözlemlemeyi ve yorumlamayı kolaylaştırır.
CAN 2.0b ve ISO11898-2'yi destekler
Yapılandırma, izleme, iletme, kaydetme gibi işlevler için Sezgisel PC Kullanıcı Arayüzü.
Sağlam hata ayıklama için CAN H ve CAN L, CAN TX ve CAN RX sinyallerine doğrudan erişim
Esnek CAN veri yolu arayüzü seçenekleri, yani standart DB9 konnektörü veya vidalı terminaller
Durum, trafik, BUS hatası için LED ışıklar ile bildirim.
