KEPS50XXX-MPS DC/DC 1/32 Bricks Power Supply Module(MIL-STD).

28VIN, 3.3 to 15VOUT Isolated Power Converter Module Family 282Watt

Kullanım Alanları

Havacılık, askeri, medikal, endüstriyel ve ticari pazarlar için yüksek güvenilirlikli güç dönüştürü gerekesinimi olan yerler.





Dosyalar

KEPS5033-3.3V/10A-MPS DC/DC 1/32 Bricks Power Supply Module(MIL-STD)
KEPS5050-5V/10A-MPS DC/DC 1/32 Bricks Power Supply Module(MIL-STD)
KEPS5015-15V/3.2A-MPS DC/DC 1/32 Bricks Power Supply Module(MIL-STD)
Önemli Özellikleri
  • Input:    18-48VDC
  • Output(s):    One
  • Output Power:    50W
  • Designed to Meet:    MIL-STD-1275 | MIL-STD-704 | MIL-STD-810 | MIL-STD-461

KEPS50XXX-MPS DC/DC 1/32 Bricks Power Supply Module(MIL-STD).

Savunmanın zorlu ortamlarında kanıtlanmış performansın yanı sıra ticari hava ve endüstriyel uygulamalar için yüksek güvenilirlik gereksinimlerine sahip DC-DC dönüştürücüler ve EMI filtreleri geliştirmekteyiz. KUL Elektronik, havacılık, askeri, medikal, endüstriyel ve ticari pazarlar için yüksek güvenilirlikli güç dönüştürme ürünleri ve özel hibrit ürünler üretmesiyle tanınır.

MIL-STD-1772'ye göre H, MIL-PRF-38534'e göre K sınıfı, "ES" ekranlama veya "883" MIL-PRF-38534 H Sınıfı ekranlama ile tam uyumludur.

KEPS50 serisi dönüştürücüler 2.90cm3 (0.177in3) gibi çok düşük hacimde 282W güç aktarabilmektedir.
  • 18-50V geniş giriş gelimi aralığında çıkışına 50W’a kadar güç aktarabilmektedir.
  • Yüzey montaj lehimlenmeye uygunluğu ile rakiplerine göre %50 yer tasarrufu sağlar.

Çıkış gerilimi birincil taraftan izoleli biçimde hassas olarak kesintisiz kontrol edilir. Çok düşük sıcaklıklarda dahi çalışabilmesi havacılık sektöründe kullanımını uygun kılmaktadır.
KEPS50 serisi dönüştürücülerin 18-50V giriş gerilimi aralığında 4 Farklı çıkış gerilimi ile piyasaya sunulmuştur. Bunlar;
Device Output Voltage IoutMax
  Set Range
KEPS50330 3.40V     3.0-3.4V  10A
KEPS50500 5.25V     4.5-5.25V  10A
KEPS50120 12.36V 11-12.36V  4.3A
KEPS50150 15.45V 14-16.5V 3.3A

Specifications

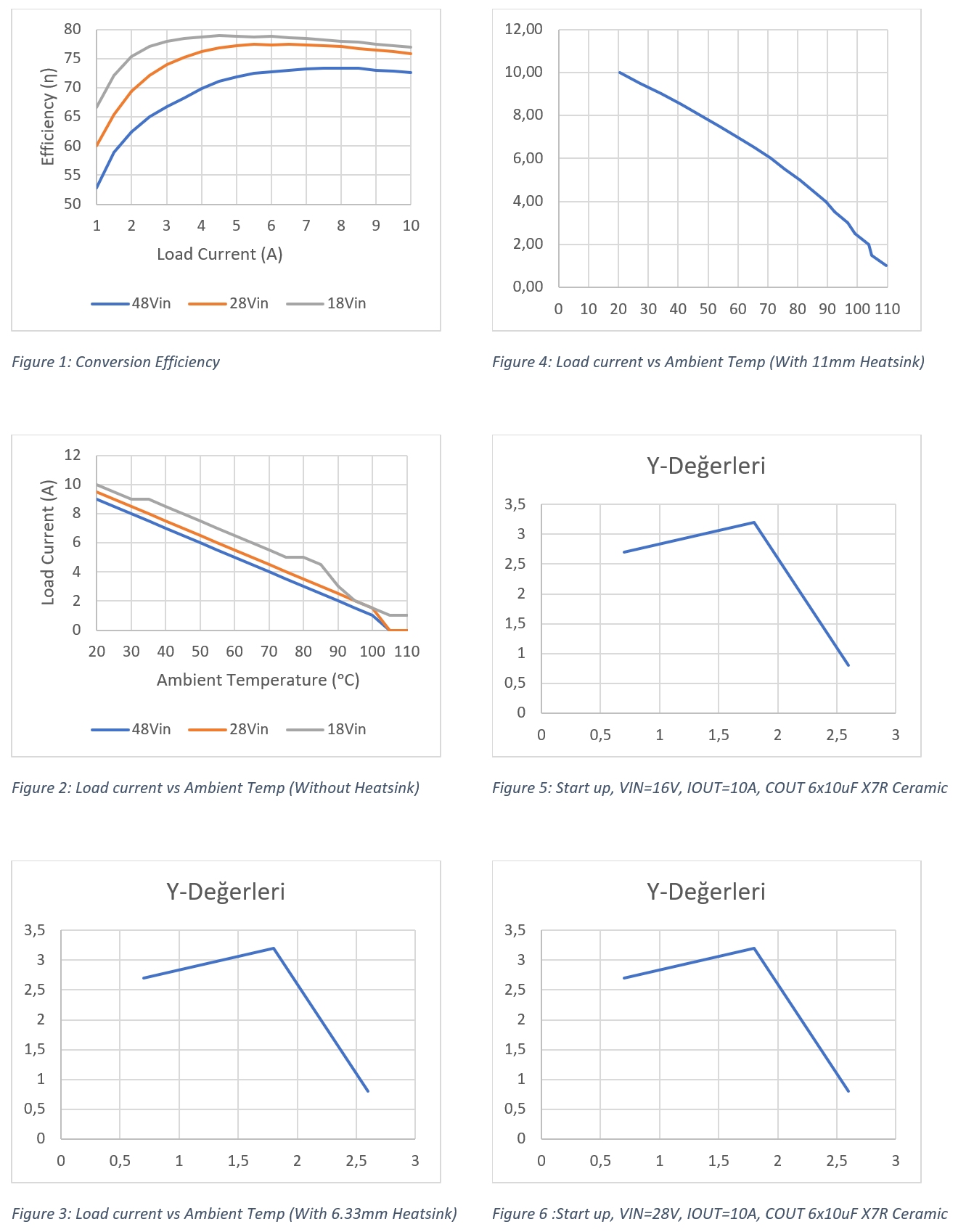

•    Efficiency up to %88
•    Isolated output (3.3V, 5V 12V and 15V)
•    Small footprint area (3.63cm2)
•    Very low profile (8mm)
•    On/Off control, positive logic
•    Wide input voltage range operation (18-50VDC)
•    Wide trim range -10/+10% All models
•    Temperature monitor (TM)/Overtemperature Protection (OTP)
•    Input OVLO &UVLO
•    Overcurrent protection with auto restart
•    2250VDC input output isolation

Applications

•    Wide temperature environments
•    Military applications
•    Board level isolated power conversion

Package Information

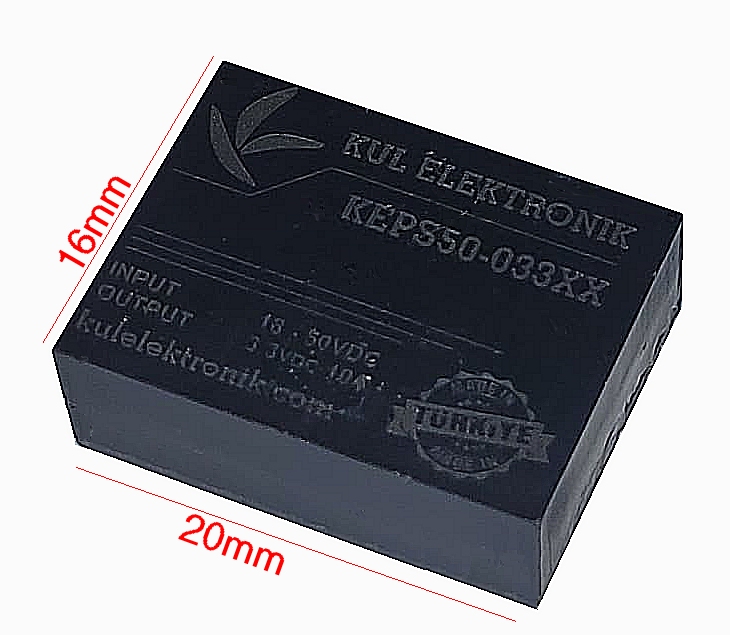

•    Surface mountable 22x16.5x8.2mm
•    Weight : 10 grams

Order Informations

Part Number VIN     VOUT     IOUTMAX     Dimensions     Package
KEPS50330     18-48V  3.3V  10A     16.5x22x8.4mm  TRAY
KEPS50500     18-48V 5V 8A 16.5x22x8.4mm   TRAY
KEPS50120     18-48V 12V 3.5A 16.5x22x8.4mm   TRAY
KEPS50150     18-48V 15V 3.2A 16.5x22x8.4mm   TRAY

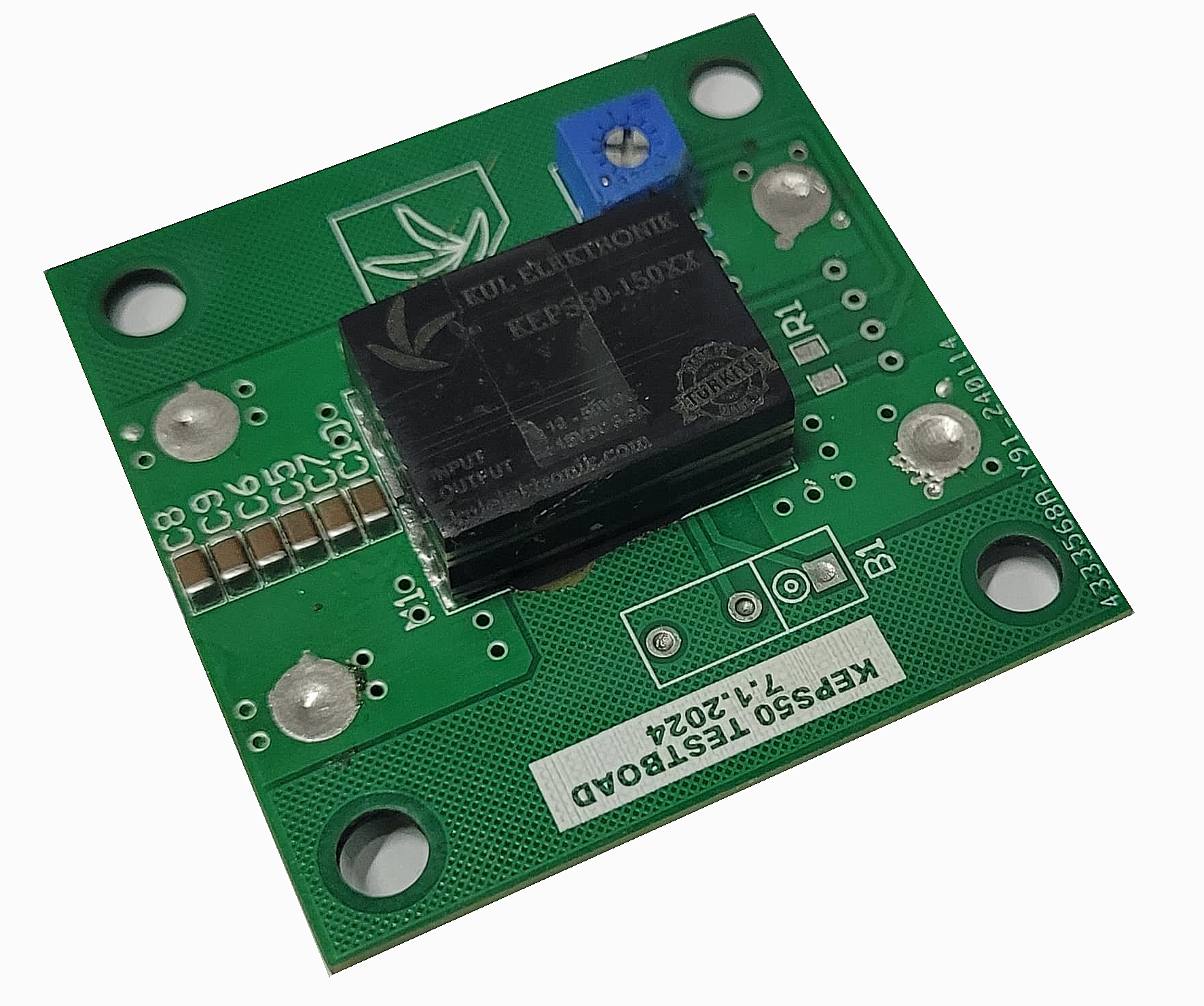

Test Board
